固定床反應器由於其簡單性，在處理連續流動的固定多相試劑和催化劑時是一種有用的工具。 然而，這項技術有局限性。 如果填充介質的體積由於例如支持物的膨脹或試劑的消耗而發生變化，則反應器的體積不能改變以適應體積的變化。 近年來，Vapourtec 一直致力於連續流動肽合成，並開發了一種填充床流動反應器，該反應器將自動改變體積以適應填充材料體積的變化。 Vapourtec 將該反應器命名為可變床流反應器 (VBFR)。 VBFR 的應用遠遠超出了它最初開發的肽合成。

The VBFR is an exciting new reactor and many possible applications in chemical synthesis have yet to be explored. Vapourtec can envision applications in the following areas:

• Use of heterogeneous reagents in continuous flow (e.g. formation of organometallic reagents – shown in application note 67)
• Use of immobilised heterogeneous catalysts on supports that are susceptible to swelling (e.g. polystyrene resins)
• Solid phase synthesis
• Purification by catch and release
• Peptide synthesis (Shown in this paper)
• Oligonucleotide synthesis
• Glycan assembly (Demonstrated in this paper)

反應器：

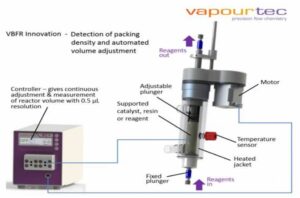

由厚壁玻璃管組成的反應器，在下端有一個固定柱塞，在上端有一個可移動柱塞。 連接到每個柱塞的篩板確保填充介質被限制在反應器內，擴散板確保通過篩板的流動保持均勻。 上部可動柱塞由電機驅動，以容納和壓實填料。

反應器安裝：

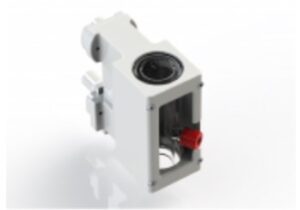

反應器和電機組件放置在熱交換器中。 熱交換器包含在反應器支架內，反應器支架以與所有其他 Vapourtec 反應器相同的方式安裝在 Vapourtec E 系列或 R 系列系統的前面。

反應器壓縮控制器：

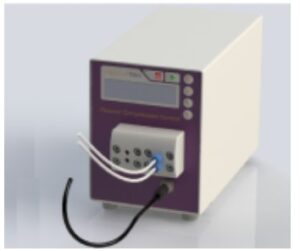

反應器壓縮控制器是一個控制箱，它感應填料的壓縮並不斷調整填料的壓縮，以達到所需的材料壓縮。反應器壓縮控制器上的手動用戶界面可用於設置反應器尺寸（6.6、10 或 15）和所需的填充水平。除了手動控制界面之外，反應器壓縮控制器還可以通過您的 R 系列軟件進行控制。 R 系列軟件將記錄反應器體積的變化。可以實時監控反應器內的變化。 VBFR 具有 100 倍的填料調整範圍。通過這種方式，大型固體顆粒（例如鎂屑）可以像處理小型軟質填料（例如 ChemMatrix 樹脂）一樣容易。 一旦選擇的填充介質被添加到反應器中，操作如下：

1. 將流體和傳感器連接到反應器
2. 開始泵送溶劑
3. 設置正確的反應器尺寸和所需的填充密度
4. 啟動控制器
5. 反應器的上柱塞將自動移動以約束填料，直到達到所需的填料密度
6. 用戶現在可以設置上柱塞運動的上限和下限
7. 設置限制後，操作是完全自動的。如果向填充介質中添加物質或溶劑導致填充材料膨脹，則柱塞將移動以增加反應器體積並保持所需的填充密度。如果反應器中的試劑被消耗掉，或者例如肽聚集在樹脂上，控制器將減少反應器的體積。填料始終保持在預先設定的填料密度，不會有空隙，也不會產生竄槽。

Three different sizes of VBFR are available

為了促進反應優化、放大反應，Vapourtec 提供了三種不同尺寸的 VBFR。 3 種尺寸由反應器的內徑（以 mm 為單位）

可用的尺寸是:  6.6 毫米、10.0 毫米和 15.0 毫米。

6.6 mm diameter reactor

• Working volume:  0.3 ml to 4.1 ml
• Temperature range: Ambient to 100°C
• Maximum operation pressure: 20 bar
• Suitable for 50 mg to 400 mg of resin

10.0 mm diameter reactor

• Working volume:  0.8 ml to 9.5 ml
• Temperature range: Ambient to 100°C
• Maximum operation pressure: 15 bar
• Suitable for 100 mg to 800 mg of resin

15.0 mm diameter reactor

• Working volume:  2.2 ml to 21.0 ml
• Temperature range: Ambient to 100°C
• Maximum operation pressure: 10 bar
• Suitable for 250 mg to 2 grams of resin

使用新的 VBFR 還需要什麼？您將需要 Vapourtec E 系列或 R 系列流動化學系統還需要 Vapourtec 反應器壓縮控制器模塊反應器必須安裝在 Vapourtec 反應器支架上，其中包含熱交換器為達到低於環境溫度的條件，需要使用 Vapourtec 冷卻氣體發生器以及乾冰，以及乾燥壓縮空氣或氮氣的供應。
